NEU NEU NEU

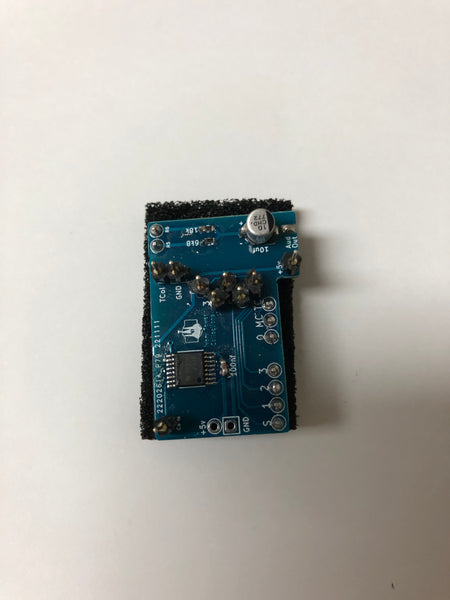

Ivory Tower Collections 7800 UAV Mount & Maria fix

Wir bieten jetzt das von Ivory Tower Collections entworfene Montagebrett 7800 an! Dies ermöglicht Ihnen nicht nur die einfache Installation eines UAV in Ihrem Atari 7800, sondern es enthält auch einen CD4050-Chip zur Korrektur von Farbfehlern auf einigen 7800 Maria-Chips! Außerdem verfügt es über ein sehr praktisches Pad zum Herausziehen von Audio. Sehr schön!

Wir bieten sie als Kombi-Kit und als Einzelgerät an. Wenn Sie die Standalone-Version kaufen, MÜSSEN SIE das UAV (Basic) separat erwerben.

47,50 $ Combo-Version. Dies vereint ein „ Basic UAV“ und eine 7800-Halterung in einem Kauf. Sie sparen auch ein paar Dollar. Sie müssen sie noch zusammenlöten.

19,99 $ Standalone -Version. Diese Version wurde vollständig zusammengebaut und kann mit einer UAV-Basisversion gekoppelt werden.

Atari 7800 Ultimate Atari Videoboard (UAV)

Jetzt versandfertig

Diese Boards wurden von Bryan Edewaard entwickelt und lange Zeit von ihm verkauft.  Er hat jetzt die Rechte für die Rev. verkauft. D-Version an The Brewing Academy und wir produzieren sie für alle Maschinen.  Was tut es?

1. Verfügt über einen integrierten Regler, um eine saubere Videostromquelle zu schaffen.
2. Verfügt über einen 3-Kanal-Videoverstärker, der für 75-Ohm-Lasten ausgelegt ist.
3. Verfügt über eine Pixel-Neutaktungsschaltung, um Verzerrungen zu beseitigen und die 4 Luminanzsignale besser an einer perfekten Pixelkante auszurichten.
4. Verfügt über einen sorgfältig entwickelten Chroma-Shaping-Schaltkreis.
5. Ein einstellbarer Potentiometer auf der Platine, der die Phase zwischen den Chroma- und Luma-Signalen steuert. Ein schöner Nebeneffekt davon ist, dass man die Artefaktfarben ändern kann. Es gibt auch einen Jumper zum Umkehren des Chromas, der die Positionen der Artefaktfarben vertauscht.

Sie benötigen RCA- und/oder S-Video-Buchsen, um diese Installation vollständig abzuschließen. Sie können sie hier erwerben:

Dieses Board ist in zwei Konfigurationen erhältlich:

27,50 $ KEIN HANDBUCH-BASIC Diese Version ist für diejenigen gedacht, die entweder bereits über ein Handbuch verfügen ODER bereits wissen, wie man es installiert. Obwohl wir hier eine digitale Kopie aufbewahren, sind diese nicht immer aktuell. Dies gilt im Allgemeinen für internationale Kunden, die sicherstellen möchten, dass sie unter dem Grenzwert von 8 Unzen (225 Gramm) für den niedrigsten USPS-Versandtarif liegen. Alle anderen beginnen mit einem Pfund (450 Gramm).

29,99 $             Basic – Eine Basisversion, die verkabelt werden muss (ohne Stiftleisten und grüne Klemmleiste).

Wenn Sie eine digitale Version des Handbuchs benötigen: http://www.thebrewingacademy.net/UAV_manuals.zip

HINWEIS: Dies erfordert Löten UND die Fähigkeit, einen Schaltplan zu lesen und/oder zu erkennen, wie er in Maschinen installiert wird, für die es keine expliziten Anweisungen gibt. Wenn Ihnen dies nicht möglich ist, kaufen Sie entweder die Installation bei uns, suchen Sie einen professionellen Installateur oder kaufen Sie das Upgrade nicht. Wie wir im Handbuch angeben, das VOR dem Kauf IMMER kostenlos heruntergeladen werden kann,

Dieses Handbuch ist der Anfang einer Sammlung sämtlicher Installationsmaterialien, die Bryan und viele andere AtariAge-Benutzer im Laufe der Jahre erstellt haben und die sich mit der Installation eines UAV in einer Atari 400/800/XL/XE/XEL/XLD-Maschine befassen (im Folgenden abgekürzt als „ A8-Maschinen“) oder Atari 2600, 5200 und 7800!

Wenn Sie einen Fehler sehen, etwas wissen, das enthalten sein sollte, oder einen Link kennen, der hilfreich wäre, schreiben Sie uns gerne eine E-Mail an Macrorie@thebrewingacademy.com oder schicken Sie MacRorie eine private Nachricht über AtariAge. Genießen!
